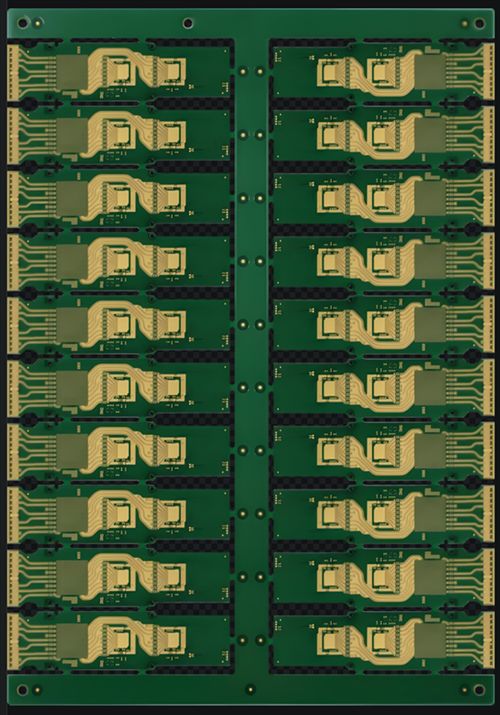

Mòdul de transceptor òptic PCB

Un Mòdul de transceptor òptic PCB és una placa especialitzada de circuits que serveix com a substrat bàsic per als transceors òptics, amb funcions crítiques:
1. Electro - Interfície òptica: integra els controladors làser (LDD), els amplificadors de transimpedància (TIA) i els xips CDR per a la conversió elèctrica amb el senyal òptic.
2. Alta - Signalització de velocitat: Característiques impedàncies - controlada (± 5%) Microstrips diferencials/Striplines que admeten 25Gbps ~ 224Gbps per carril.
3. Gestió tèrmica: incrusta vies/canals tèrmics de coure per limitar l’augment de la temperatura del làser (ΔT <5 graus).
4. High - Interconnexió de densitat: Utilitza HDI (vias cecs/enterrats) + rígid - Flex Technology per integrar milers de nodes en factors de forma compacta (per exemple, QSFP - DD: 18 × 89 × 9 mm³).
Estat - de - La - Taxa de dades d'art:
Màxim comercial: 1,6 TBPS (per exemple, 800G - Mòdul OSFP DR8, 8 × 112G PAM4 LANES)
Prototip de laboratori: 3,2 TBPS (Silicon Photonics + CPO Packaging, 16 × 200g PAM4 Lanes)
Següent - Generació Direccions innovadores:
CPO (CO - Packed Optics): integra el motor òptic i ASIC en un substrat PCB per reduir les pèrdues d'interconnexió elèctrica, orientant -se a 3.2T+
Thin - Film Polímer Guuides d'ona: incrusta les capes de guia d'ona òptica dins del PCB per habilitar la placa - Interconnexions òptiques

Enviar la consulta

Característiques del producte

Ultra - High - Signalització de velocitat

Taxa de carril: 56G NRZ a 224G PAM4 (prototip de laboratori 256G PAM6)
Integritat del senyal:
- Pèrdua d'inserció <0,2 dB/mm @ 112 GHz
- Tolerància a la impedància ± 5% (100Ω Diff Parell)
- supressió de crosstalk<-40 dB

Materials avançats i apilats

Propietats del substrat:
- ultra - baix - laminat de pèrdua (df inferior o igual a 0,0015, per exemple, panasonic megtron 8/rogers clte - mw)
- CTE baix (3 ~ 6 ppm/ grau)
Disseny de pila:
- Hybrid dielèctric (High - velocitat: Nelco N7000-13HT, Power: FR-4)
- Ultra - nuclis prims (inferiors o iguals a 50 μm)

Opto - Electronic Co - integració

Integració híbrida:
- Silicon Photonics Flip - Enllaç de xip (± 1,5 μm de precisió)
- CPO (co - òptica empaquetada): motor òptic - espacia ASIC <500 μm, reduint la potència 30%
Integració de guies onades:
- Thin - Polímer de pel·lícules de la pel·lícula (pèrdua <0,03 dB/cm)

Gestió tèrmica de precisió

Solucions de refrigeració:
- substrats de coure de microcanal (conductivitat tèrmica 400 W/mk)
- High - Densitat tèrmica mitjançant matrius (Ø80 μm, Pitch 200 μm)
Control de la temperatura:
- làser Diode Temp Rise Δt <2 graus (@ 10W Power)

High - interconnexió de densitat (HDI)

Tecnologia de Microvia:
- Vias cecs làser Ø40 μm, relació d'aspecte 1: 0.8
- qualsevol - capa HDI
Densitat de cablejat:
- amplada de traça/espai 25/25 μm, 5000+ connexions/cm²

Robustesa mediambiental

Límits operatius:
- Industrial Temp Range -40 graus ~ 105 graus (automoció de 125 graus)
- Nivell de sensibilitat de la humitat MSL1 (85 graus /85% RH, 168 hores)
Força mecànica:
- Prova de vibració 20G@50 ~ 2000 Hz, xoc 1500g/0,5ms

Camp de l'aplicació del producte

Centres de dades a escala hi ha

Aplicacions:
- clústers de formació AI (per exemple, interconnexió òptica nvlink, 40Tbps+/rack)
- 800 g/1.6t Ethernet Switches (fulla - tela de columna vertebral, 224g Pam4 Lanes)
Requisits tecnològics:
- ultra - baix - laminat de pèrdua (df inferior o igual a 0,001)
- 3 D Integració heterogènia (Silicon Photonics + COB)

Xarxes de telecomunicacions 5G/6G

Fronthaul/ Midhaul:
- 25 g/50g Optics gris (aau - Du enllaços, latència<100μs)
- 400 G Zr/Zr+ Mòduls coherents (Metro DWDM, arriba a 80 km+)

Xarxa bàsica:
-1,6T Targetes de línia Router CPO (eficiència de potència<3W/Gbps)

HPC i intel·ligència artificial

Interconnexions GPU/XPU:
- Plànols òptics (substituint el coure, 1.6tbps@8m)
- Control de computació quàntica (enllaços òptics criogènics, operació 4K)
Tecnologia clau:
- thin - Polímer de pel·lícules de pel·lícula

Camps industrials i especialitzats

IoT industrial:
- terminals òptics TSN (jitter<1ns)
Sistemes de defensa:
- Radiació - Transceivers endurit (satèl·lit Lasercom, ber 10⁻¹²)
- Enllaços òptics del radar naval (retard de 0,5ps)
